Clôture Pare-ballons
Affichage 1-2 de 2 article(s)

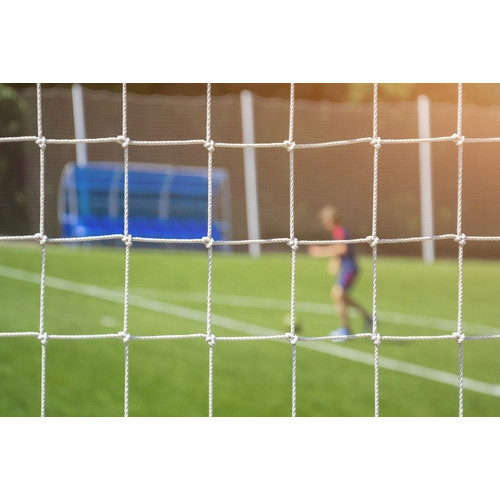

Pare-ballons NetFix avec fixation colliers et...

PB111900#
Pare-ballons clé en main (pose et installation non comprise) pour stade de football ou de rugby d'une hauteur hors sol de 6 m avec un remplissage complet en filet en maille 145 mm. Poteaux et jambes de force en acier galvanisé ø 90 mm plastifié vert RAL 6005. La fixation des poteaux et des accastillages est assurée par des colliers et brides en acier...
Disponible
1 458,00 €

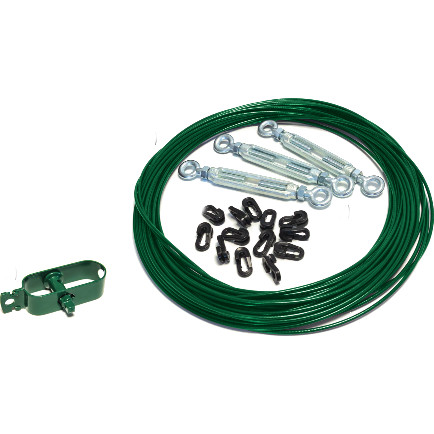

Pare-ballons NetFix avec fixation colliers et...

PB111950#
Pare-ballons clé en main (pose et installation non comprise) pour stade de football ou de rugby d'une hauteur hors sol de 6 m avec un remplissage mixte : filet en maille 145 mm de 2 m hors sol à 6 m hors sol. grillage simple torsion 3/4.4 en partie basse de 0 à 2 m hors sol Poteaux et jambes de force en acier galvanisé ø 90 mm plastifié vert RAL...
Disponible
1 909,20 €

Une clôture pare-ballons sur -mesure, fabriquée en France pour répondre à votre projet.

Nous réalisons votre projet de clôture pare-ballons sur la base des informations que vous nous communiquez : la longueur et la hauteur à aménager, l'implantation de la structure (angle, ligne droite, adaptation sur une structure existante ...), la pratique sportive prévue ou un autre usage attendu (pare-pierres, centre pénitencier ...). Ces éléments déterminent par exemple le choix du filet et le type d'habillage en partie basse.

Toutes les clôtures pare-ballons doivent répondre aux exigences de la norme EUROCODE. Cette norme est maintenant une référence pour les marchés d'appels d'offres ou pour les maîtrises d’œuvres. Elle prend en compte les actions du vent sur les structures et bâtiments métalliques eu égard à la zone d'implantation du pare-ballons, sa hauteur hors sol, les espacements entre poteaux et la maille du filet. Le calcul permet au final de déterminer la section de tube acier appropriée au pare-ballons.

La norme Eurocode pour les clôtures pare-ballons, définition ?

Les Eurocodes sont des normes européennes de dimmensionnement et de justification des structures de bâtiment et de génie civil. En tant que distributeur d'équipements sportif, nous devons respecter l'Eurocode et toutes les normes connexes pour la fabrication de nos clôtures sportives pour les terrains de sport.

Nous garantissons que l'ensemble des propositions et devis envoyés sont conformes à l'Eurocode et aux normes connexes. A la demande du client et après validation définitive du devis, nous remettons une note de calcul reprenant l'ensemble des paramètres du projet de votre stade :

  • Zone de vent
  • Rugosité du terrain
  • Hauteur de la structure
  • Espacement des poteaux
  • Coefficient de remplissage entre poteaux

Rappel :

L'application des normes en vigueur pour l'installation des clôtures sportives est obligatoire. En cas de sinistre, les experts et assureurs opposeront à leurs assurés l'Eurocode et autres normes engageant de fait la responsabilité des sociétés et de leurus dirigeants.

Nous sommes intransigeant sur le respect des normes et sur les conditions de sécurité. Nos clôtures sportives sont réalisés en partenariat avec notre fabricant français qui vous garantira la livraison d'un pare-ballons conforme aux dernières exigences.

Entraxe poteaux 5 m - filet maille 145 mm et ø 2.5 mm - Rugosité du terrain : IIIb

5 m6 m7 m8 m9 m10 m11 m12 m13 m14 m15 m
ZONE 1ø 80 mmø 80 mmø 90 mmø 102 mmø 114 mmø 114 mmø 114 mmSur demande
ZONE 2ø 80 mmø 90 mmø 102 mmø 102 mmø 114 mmø 114 mmR180 mmSur demande
ZONE 3ø 80 mmø 90 mmø 102 mmø 114 mmø 114 mmR180 mmR180 mmSur demande
ZONE 4ø 80 mmø 102 mmø 102 mmø 114 mmø 114 mmR180 mmR180 mmSur demande

Entraxe poteaux 6 m - filet maille 145 mm et ø 2.5 mm - Rugosité du terrain : IIIb

5 m6 m7 m8 m9 m10 m11 m12 m13 m14 m15 m
ZONE 1ø 80 mmø 80 mmø 102 mmø 102 mmø 114 mmø 114 mmR180 mmSur demande
ZONE 2ø 80 mmø 90 mmø 102 mmø 114 mmø 114 mmR180 mmR180 mmSur demande
ZONE 3ø 80 mmø 102 mmø 102 mmø 114 mmø 114 mmR180 mmR180 mmSur demande
ZONE 4ø 102 mmø 114 mmø 114 mmø 114 mmR180 mmR180 mmR180 mmSur demande

Entraxe poteaux 7.5 m + grillage 4.4 / treillis 8/6/8 + poteaux ø 50 mm - maille 145 mm et ø 2.5 mm - Rugosité du terrain : IIIb

5 m6 m7 m8 m9 m10 m11 m12 m13 m14 m15 m
ZONE 1ø 80 mmø 102 mmø 102 mmø 114 mmø 114 mmR180 mmR180 mmSur demande
ZONE 2ø 90 mmø 102 mmø 114 mmø 114 mmR180 mmR180 mmR180 mmSur demande
ZONE 3ø 102 mmø 102 mmø 114 mmR180 mmR180 mmR180 mmR180 mmSur demande
ZONE 4ø 102 mmø 114 mmø 114 mmR180 mmR180 mmR180 mmB 102/90 mmSur demande

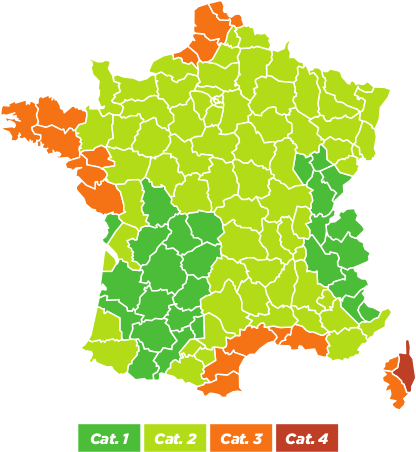

La carte des vents en France

Carte des zones de vent en France NV65

La carte des vents NV65 donne une moyenne de pression sur un département ou sur une zone, les valeurs sont donc données à titre indicatif. 22 départements comportent plusieurs zones de pression.

Par ailleurs, l'exposition du site également définie par la rugosité du terrain qui affaiblie ou renforce les pressions.

Pour plus de sécurité, nous vous conseillons de consulter la page internet https://www.icab.eu/guide/eurocode/en1991-1-4/ qui vous donne des informations au niveau des cantons.

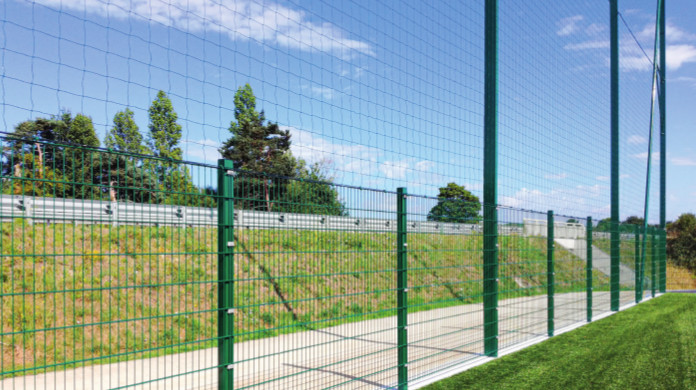

pare-ballons grandes hauteurs. Poteaux bipodes ou rectangulaires.

Les clôtures pare-ballons de grandes hauteurs sont réalisées en poteaux bipodes ou en poteaux rectangulaires. Ces poteaux sont adaptés à tous types de vents et à tous types de remplissages. Ils sont spécialement conçus pour les stades et les terrains sportifs situés dans des zones de conditions extrêmes.

Descriptif communs :

  • Hauteurs standards de 6 à 15 m hors sol, adaptés pour faciliter le montage du filet
  • Plats, poulies, anneaux et maillons entièrement soudés sur les poteaux.
  • Scellement direct, profondeur différente selon la hauteur du poteau hors sol
  • Jambe de force en acier galvanisé plastifié (section ronde)
  • Barres d'écartement en acier sendzinmir plastifié : selon la hauteur du pare-ballons
  • Barres d'écartement fixes ø 50 mm : 2m, 2.5 m ou 3 m
  • Barres d'écartement réglables ø 50 mm : de 1.8 m à 2.6 m, de 2.3 m à 3.1 m ou de 3 à 3.8 m

Accessoires :

  • Accessoires de pose des filets de pare-ballons (crochets, anneaux, câbles, raidisseurs ...)
  • Possibilité d'habiller la partie basse avec des panneaux treillis soudés, grillage simple torsion ou palissade en bois.
  • Filet sur-mesure, maille ø 25 mm à 145 mm

Poteaux bipodes :

  • Poteaux tubulaires bipodes de 6 à 15 m hors sol en acier sendzimir plastifié, reliés et renforcés par un plat soudé de 100 mm de largeur.
  • 3 dimensions de poteaux : ø 114-102 mm, ø 102-102 mm et ø 102-90 mm

Poteaux rectangulaires :

  • Poteaux tubulaires rectangulaires en acier galvanisé plastifié de 180 x 80 mm

Pour les projets de grande hauteur (jusqu'à 15 m hors sol), ou les clôtures avec une maille serrée (brise-vue, pare-flèche ...) qui subiront une contrainte importante, le poteau bipode permet le renforcement de la structure et évite les contreventements.

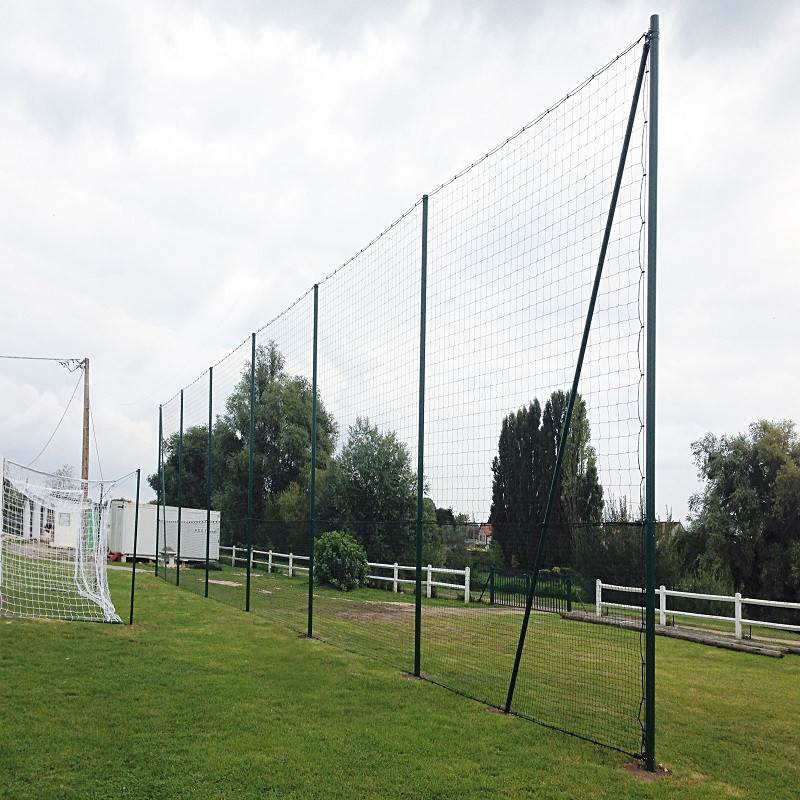

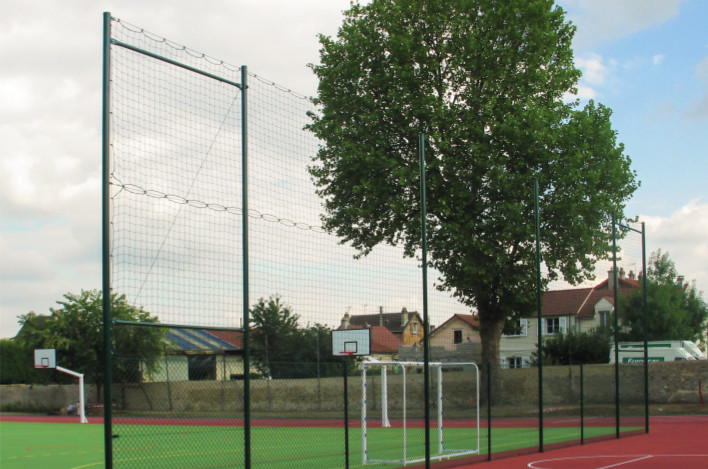

pare-ballons standard. Les poteaux monotubes.

Les poteaux monotubes de 3 à 10 m hors sol :

  • 4 types de poteaux : départ, angle, rétention et intermédiaire.
  • Poteaux en acier galvanisé plastifié
  • Diamètre des poteaux adapté en fonction de la zone géographique, de la maille du filet, de la hauteur hors sol et des espacements prévus entre les poteaux.
  • Installation par scellement direct : entre 500 et 1000 mm selon la hauteur hors sol.
  • Contreventement + entretoise ø 50 mm pour les hauteurs 9 et 10 m

Dimensions :

  • hauteur hors sol : 3, 4, 5, 6, 7, 8, 9 ou 10 m
  • 6 sections de poteaux ronds : ø 50, ø 60, ø 80, ø 90, ø 102 et ø 114 mm

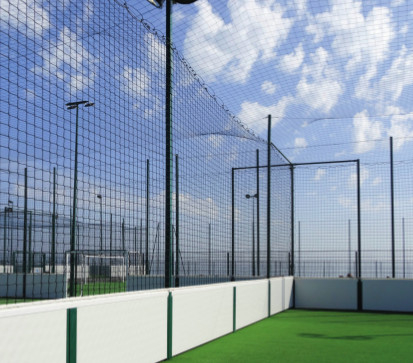

les filets de toit

Les filets de toit :

  • le filet de toit est soutenu par un systéme d'élinguage et fixé avec des mousquetons alpins inox sur un poteau de palissade et avec un serre-câble inox sur le poteau opposé.
  • Un raidisseur permet d'ajuster la tension du câble.
  • Poteaux réhaussés au dessus de la hauteur du pare-ballon par un systéme sans tension
  • Câble en acier gainé vert de ø 5 mm
  • Filet en maille 145 mm

Une note de calcul adaptée à chaque projet sera disponible sur demande auprés de votre conseiller commercial. Cette note dépendra de la configuration de l'installation, le dimensionnement de la structure, la localisation de l'emplacement et la rugosité du terrain.

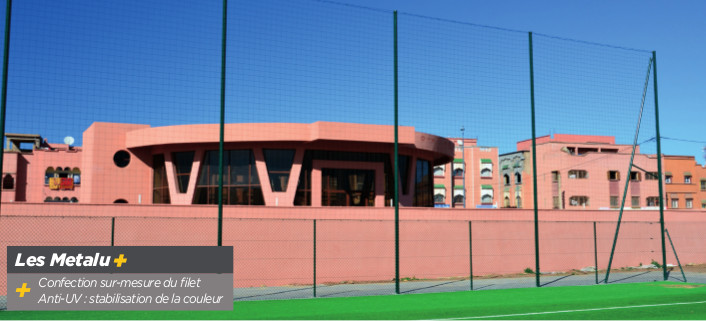

Les remplisages des pare-ballons.

Grillage simple torsion en partie basse, filet en partie haute :

  • Habillage de la partie basse du pare-ballon jusqu'à 2 m de hauteur ou plus sur demande
  • Grillage au choix : diamètre de fil type 3.9/4.4 mm pour la clôture ou 2.4/2.9 mm pour le tennis, maille 50 mm
  • Adaptation des poteaux pour une pose facile du grillage : Sur les poteaux de départ et d'angle, plats soudés pour la fixation du raidisseur. Sur les poteaux intermédiaires et de rétention un anneau inox soudé ou guide fils soudé tous les 50 cm

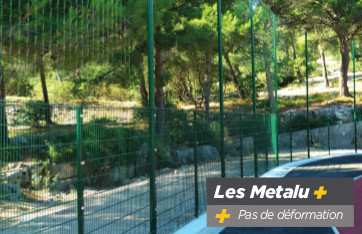

Treillis soudés en partie basse, filet en partie haute :

  • Dimensions standard : 2.48 x 2 m de haut
  • Double fil acier 8/6/8 ou 6/5/6 mm, plastifié vert RAL 6005 ou blanc RAL 9010 en standard. Autres couleurs sur demande.
  • Fixation des panneaux par bride dB-Stop : systéme exclusif antibruit et antivrabtion.
  • Panneau ligue Méditerranée, double fil acier de 8/6/8 mm plastifié vert RAL 6005 selon la norme EN 10244-2 et soudé selon la norme EN 10223-7. Panneaux de dimensions 2.560 x 2.258 M. Mailles partie haute 150 x 150 mm et en partie basse 50 x 150 mm.

Le "tout filet" :

Les dimensions du filet en polyéthylène haute densité, traité anti-UV en partie haute et basse sont adaptées à chaque pare-ballons. Les dimensions de la maille choisie selon le sport pratiqué :

  • 25 mm pour la clôture de golf
  • 48 mm pour la clôture de base-ball, tennis, hockey, pelote basque ...
  • 100, 120 et 145 mm pour la clôture des sports de ballons (basket, football, rugby, handball ...)

Les filets sont fabriqués à la demande, disponible en couleur noir et vert, en plusieurs mailles (voir ci-dessus) avec une finition d'un surjet sur tout le périmètre. Ils offrent une très grande hauteur possible, une très grande résistance et sont 100% sur mesure. N'hésitez pas à contacter notre société afin de faire réaliser un devis personnalisé. Nos délais de réalisation pour un filet de stade sur mesure est de 10 à 15 jours.

Nous avons réalisé de nombreux filets pare-ballons sur mesure pour équiper des réserves extérieures de grandes surfaces afin de les protéger des intrusions d'oiseaux.

Hauteur hors solMaille 145 ou 100 mmMaille 48 ou 25 mmNombre de cours de câble filet
4 m2 + 2 m2 + 2 m3
5 m2 + 3 m2 + 3 m3
6 m2 + 4 m2 + 4 m3
7 m2 + 5 m2 + 2 + 3 m4
8 m2 + 6 m2 + 3 + 3 m4
9 m2 + 7 m2 + 3 + 4 m4
10 m2 + 8 m2 + 4 + 4 m4
11 m2 + 4 + 5 m2 + 3 + 3 + 3 m5
12 m2 + 5 + 5 m2 + 3 + 3 + 4 m5
13 m2 + 5 + 6 m2 + 3 + 4 + 4 m5
14 m2 + 6 + 6 m2 + 4 + 4 + 4 +m6

Les fixations des remplissages du pare-ballon :

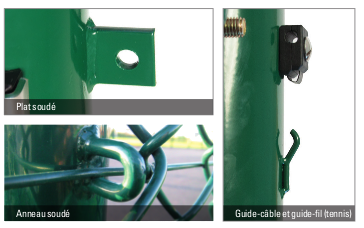

Fixations du grillage simple torsion :

5 points de fixation du grillage par poteau (pour un poteau de 2 m de hauteur) :

  • Par plats soudés sur les poteaux de départ, d'angle ou de rétention.
  • Par anneaux inox soudés (grillage 3.9/4.4) pour les poteaux intermédiaires.
  • Par guide-fil soudés (grillage 2.4/2.9) pour les clôtures tennis

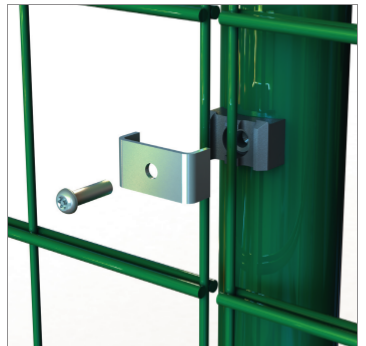

Fixation Db-Stop :

 Habillage de la partie basse du pare-ballons du sol jusqu'à 2 mètres (hauteur standard). Fixation des clôtures de stade avec bride dB-Stop absorbant les nuisances sonores des pare-ballons. Le dB-Stop sur les clôtures de stade présente le double avantage d'être facile et rapide à monter. Les tampons amortisseurs en polypropylène sont livrés montés sur les poteaux, fixés par un insert. La bride dB-Stop permet la fixation de 2 panneaux en même temps, la pose est facile. Le produit est compatible avec les panneaux treillis soudés double fil droit. Fixation du panneau par étrier inox brossé et vis torx inviolable pour une sécurité optimale.

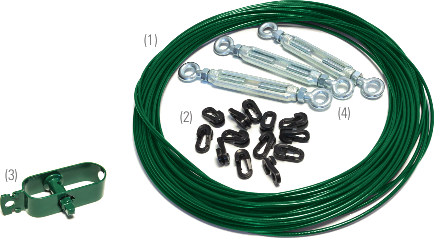

Fixation des Filets :

  • Câble acier gainé sur tout le périmètre du fil (1)
  • Anneaux brisés permettant la jonction entre le câble et le filet (2). Prévoir 3 anneaux/ml de câble, excepté pour le golf et le tennis avec 4 anneaux par ml.
  • Tension du câble par raidisseur (3) ou par tendeur à lanterne (4)

Options :

Nous avons la possibilité de réaliser une couleur pour votre pare ballons sur demande.

  • Intégration possible de barre d'écartement, en remplacement des jambes de force (pour un projet avec peu de mètre linéaires, si la structure s'appuie sur un muret, ou comme choix esthétique).
  • U soudés permettant une adaptation pour les plinthes bois ou plaque béton d'épaisseur standard 40 mm (pour hockey sur gazon par exemple).
  • Platine soudée en pied de poteau.
  • Traitement anti-corrosion par galvanisation à chaud ou finition par double plastification.
  • Rehausse d'une structure existante.

N'hésitez pas à contacter notre service commercial pour de plus amples renseignements et si besoin demander un devis directement par ce lien.

Demande de devis pour votre projet de clôture pare-ballons :

Afin de répondre au plus juste à votre projet, notre service commercial se tient à votre disposition :

  1. Par mail à contact@club-shop.fr
  2. Par téléphone au 04 92 61 33 91 du lundi au jeudi de 9h00 à 12h00 et de 13h30 à 18h00 et le vendredi de 9h00 à 12h00

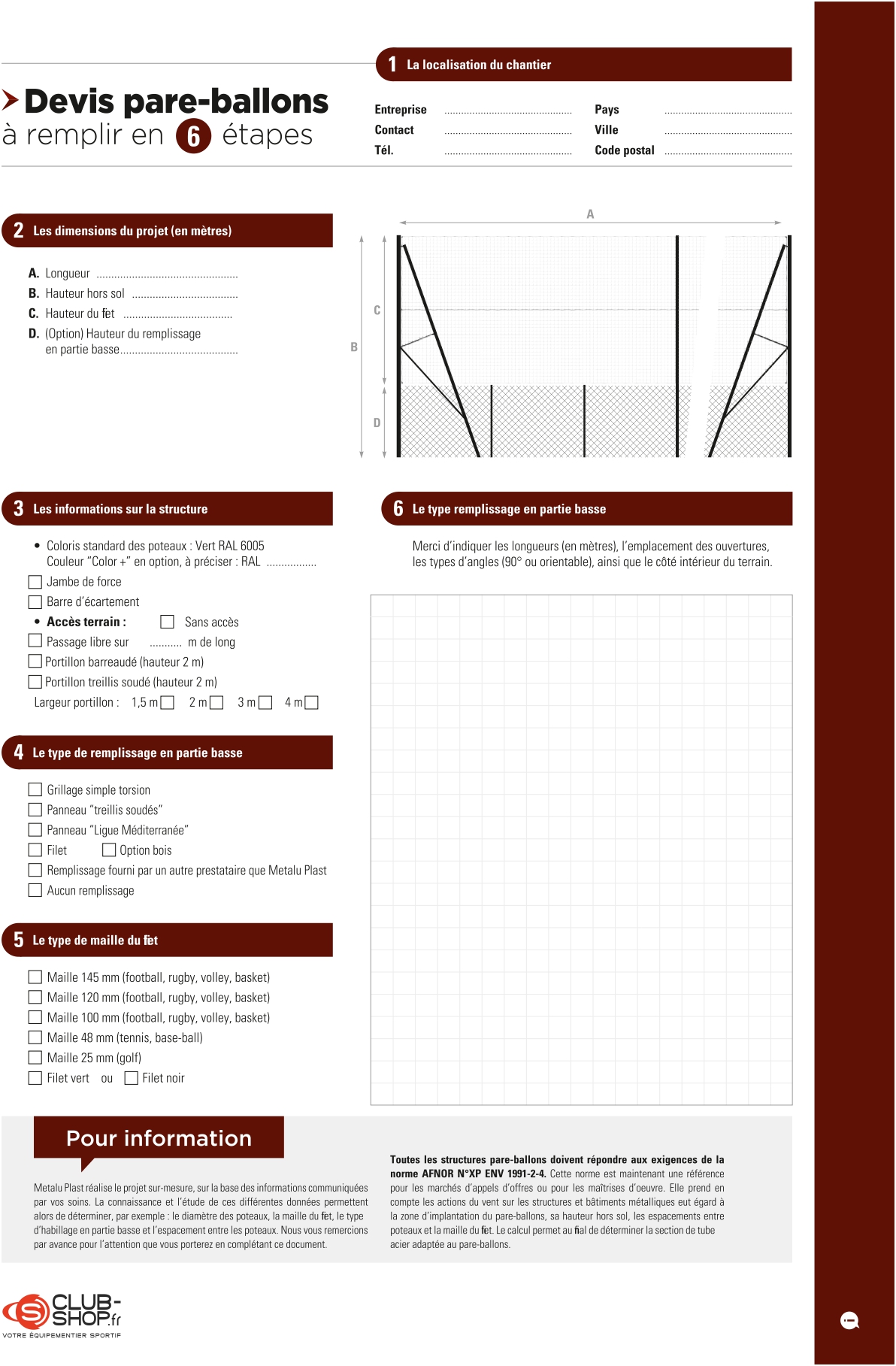

Enfin, pour faciliter vos démarches et vos demandes, nous vous invitons à télécharger le fichier à droite de l'écran, intitulé "Devis pare-ballons à remplir en 6 étapes" et à nous renvoyer ce dernier :

  1. Par mail à contact@club-shop.fr
  2. Par courrier à SARL SYSTEM B / CLUB SHOP FRANCE - ZAC du Plan Roman - 23 allée des Tilleuls - 04200 SISTERON
